MX Component를 활용하여 PC와 PLC 통신하기 - GX-Simulator2

설치한 MX component를 활용해서 PLC에 접속해 보도록 하겠습니다.

​

Communication Setup Utility 프로그램을 "관리자 권한으로 실행" 합니다.

​



1.통신 설정하기

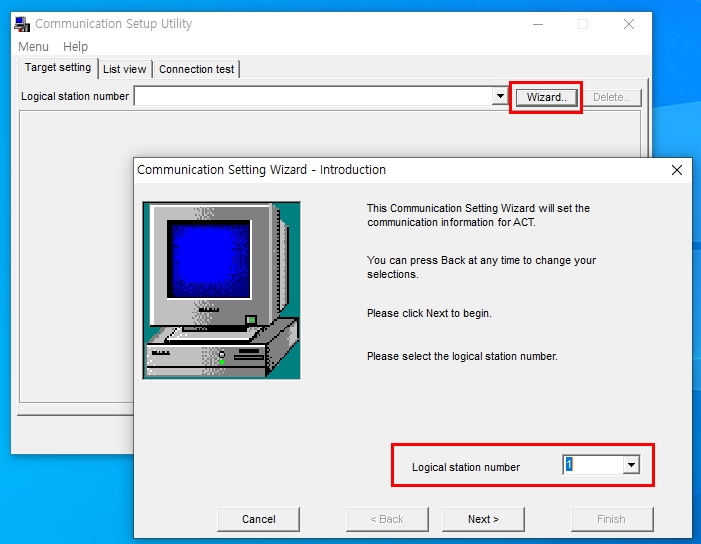

통신세팅을 해보도록 하겠습니다.

통신국번 : 1







PC side I/F : GX Simulator2

접속할 PLC CPU 시리즈 선택





​





설정한 통신을 본인이 확인하고 구분할 수 있는 이름으로 작성







설정한 통신이 생성된 것을 확인할 수 있다.







설정한 통신 국번을 선택하고 "Test"를 눌러서 연결이 되는지 테스트 합니다.

​

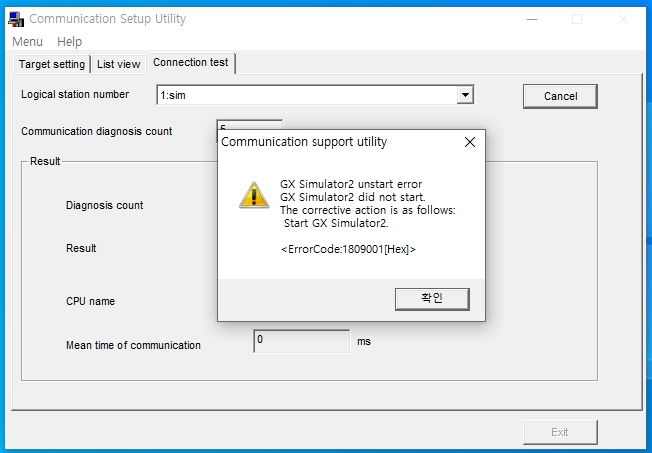

PLC의 시뮬레이터가 실행되어 있지 않아서 통신 에러가 뜹니다.







PLC의 시뮬레이터 실행합니다.







다시 통신테스트를 하면 성공적으로 통신이 연결된 것을 확인할 수 있습니다.



PC와 PLC가 MX component 를 활용하여 통신을 하였고,

다음에는 Visual Studio를 활용하여 PLC에 접점을 ON/OFF제어 해보도록 할 예정.
